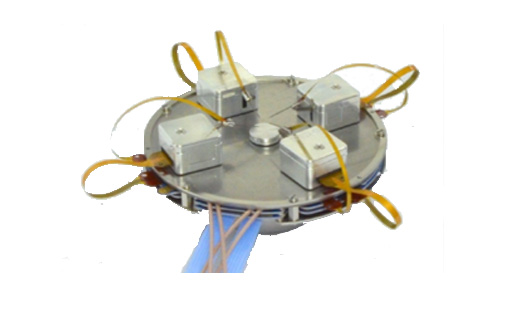

纳米探测平台是一种独特的解决方案,它将mibot纳米机械手转变为强大的纳米探针,用于扫描电镜中半导体器件和先进材料的原位电特性表征。精心设计以尽量减少对测量信号的干扰,泄漏电流可低至100 fa/v。屏蔽电缆将每个探头从舞台连接到行业标准的引线连接器。这个平台允许您在几个毫米的工作空间上独立放置多达8个探针,分辨率高达纳米。最后但并非最不重要的是,舞台紧凑的设计使得这种解决方案甚至对那些显微镜有一个小真空室的人来说也是可行的。

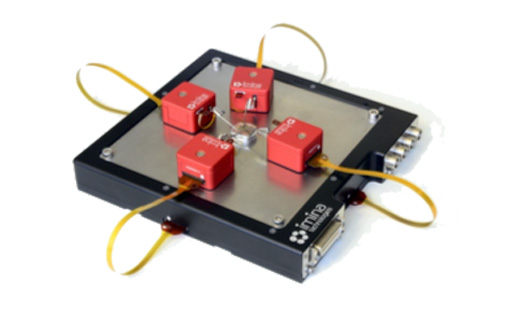

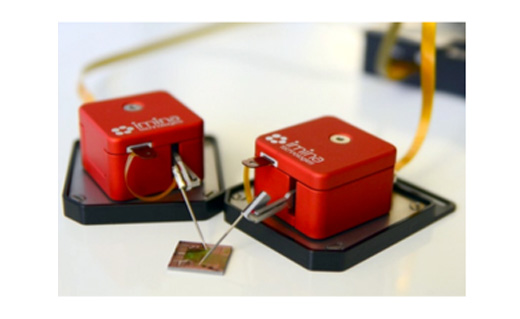

使用易于使用的计算机辅助探测系统对微米级的样品和测试装置进行电气特性描述。 快速、精确、稳定 IMina Technologies Compact Solution Packages(PC15-4b)具有4个超小型mibottm,我们的压电驱动移动机器人,能够独立地将电子探针定位在毫米以上,分辨率为亚微米。 多功能便携式 该解决方案的组成部分被设计成将其在实验装置上的足迹最小化,并无缝地安装在直立和倒置的光学显微镜、真空室、探测站、AFM、光学实验板等下面。 交钥匙 该系统集成了IMina技术显微镜工具包(MK18-MAN-4B),成为一个电子测试和表征微米大小样品和设备的交钥匙解决方案。 直观安全 mibottm由precisiotm软件应用程序中的控制板直观地进行参数化和移动,使微米级的实验变得轻而易举,降低了损坏敏感样品的风险。 完全集成 PrecisioTM软件显微镜模块 提供常见的硬件设置,如亮度、增益和缩放,以及图像快照和注释、尺寸测量和视频录制等功能。
